Објашњене термовизијске камере

Термовизијске камере су уређаји који претварају топлотну енергију (топлоту) у видљиву светлост у циљу анализе одређеног објекта или сцене. Произведена слика је позната као термограм и анализира се кроз процес који се назива термографија. Термовизијске камере су софистицирани уређаји који обрађују снимљену слику и приказују је на екрану. Ове слике се могу користити за тренутну дијагнозу или обрадити кроз специјализовани софтвер за даљу процену, тачност и излаз извештаја. Термовизијске камере подижу мерење температуре на следећи ниво; уместо да добијете број за температуру, добијате слику која показује температурне разлике површине.

Шта виде термовизијске камере?
Видљива светлост је оно што видимо око себе сваки дан. То је једини део електромагнетног спектра који можемо да видимо. Видљива светлост заузима само малу површину у електромагнетном спектру, а инфрацрвено зрачење (ИР) представља већи проценат. Ако желимо да видимо шта се дешава у другим деловима спектра, потребна нам је специјализована опрема.
Сви објекти апсорбују, рефлектују и понекад преносе енергију на различитим нивоима. Различити материјали ће одавати топлоту или хладну енергију различитим брзинама. То је та енергија која се може детектовати инфрацрвеном опремом и приказати као слике.

Примене и употреба термовизијске камере
Првобитно развијене за војну употребу током Корејског рата, термовизијске камере су мигрирале у друга поља и нашле су многе употребе. Ватрогасци их користе да виде кроз дим, пронађу људе и локализују жаришта пожара. Органи за спровођење закона користе технологију за управљање активностима надзора, лоцирање и хапшење осумњичених, истрагу места злочина и спровођење операција потраге и спасавања. Техничари за одржавање далековода лоцирају прегрејане спојеве и делове како би елиминисали потенцијалне кварове. Тамо где топлотна изолација постане неисправна, грађевински техничари могу да виде цурење топлоте како би побољшали ефикасност хлађења или грејања. Физиолошке активности, као што је грозница, код људи и других топлокрвних животиња такође се могу пратити термографским снимањем. Они су такође уобичајени алати које користе кућни инспектори.

Карактеристике термовизијске камере
Термовизијске камере се могу купити са минималним функцијама које очитавају само температуру фиксних централних нишана на екрану или са више функција које омогућавају кориснику да изабере више покретних укрштених нишана и направи поређења између њих да би приказао високу, ниску и просечне температуре на дисплеју. Термовизијске камере имају вишеструке палете боја које може изабрати корисник, као што су црно/бело, гвожђе или дуга. Гвоздену палету најчешће користе кућни инспектори. Црно-бела палета помаже да се идентификују детаљи на слици, а дуга палета има најбољу топлотну осетљивост за приказивање разлика у температури. Погледајте доле примере слика неких палета боја.

Шта тражити у термовизијској камери
Постоји велики број компоненти које доприносе и квалитету и цени термовизијске камере. Два најважнија фактора су резолуција детектора и топлотна осетљивост.
Резолуција детектора описује број пиксела. Најчешће резолуције су 160 к 120, 320 к 240 и 640 к 480 пиксела. Детектор 320 к 240 производи слику састављену од 76,800 пиксела. Пошто сваки пиксел има придружену температуру која износи 76,800 температурних података. Веће резолуције такође производе видљиво јасније слике.
Термичка осетљивост је најмања температурна разлика коју камера може да открије. Осетљивост од 0.05° значи да камера може да разликује две површине са само петстотинтим степеном температурне разлике.
Још један важан фактор који треба узети у обзир је температурни опсег термовизијске камере. Опсег говори које су минималне и максималне температуре које камера може да измери (типично од -4°Ф до 2200°Ф).
Да бисте добили најбољу термалну слику за анализу, постоје четири подешавања која се могу извршити на већини камера: фокус, промене подешавања емисивности, промене подешавања температуре рефлексије и термално подешавање. Свако од ових подешавања мора се узети у обзир при избору термовизијске камере.
Баш као и стандардна камера, сочиво термовизијске камере треба да буде фокусирано да би се побољшала јасноћа слике. Већина камера се може фокусирати окретањем сочива. Софистицираније камере имају фокус на дугме.
Емисивност је количина зрачења која се емитује из објекта у поређењу са оном савршеног емитера зрачења када су оба на истој температури. Подешавање емисивности је важно када се врши мерење температуре или када се пореде температуре два различита објекта. Не дозвољавају све камере кориснику да унесе рефлектујућу температуру.
Подешавање рефлективне температуре омогућава кориснику да компензује температуру околних објеката која се рефлектује на објекту. Баш као и емисивност, рефлектујућа температура је важна приликом мерења температуре или поређења температура два објекта. Не дозвољавају све камере кориснику да унесе рефлектујућу температуру.
Термичко подешавање камере укључује подешавање распона или температурног опсега које камера види док је у ручном режиму гледања. Ручни режим омогућава кориснику да подеси распон на жељени опсег, а камера ће увек приказати овај температурни опсег. Коришћење ручног режима је најбоље када се користи за откривање температурних разлика објекта који се посматра.

Ограничења термовизијске камере
Пошто се топлотна енергија може рефлектовати од сјајних површина, термовизијске камере не могу да виде кроз стакло. Термовизијске камере се могу користити за прикупљање информација о унутрашњости
 зида, али не могу да виде кроз зидове. Такође је важно знати да се термовизијске камере не смеју користити као једини одлучујући фактор да постоји проблем. За потврду проблема увек треба користити друге инструменте.

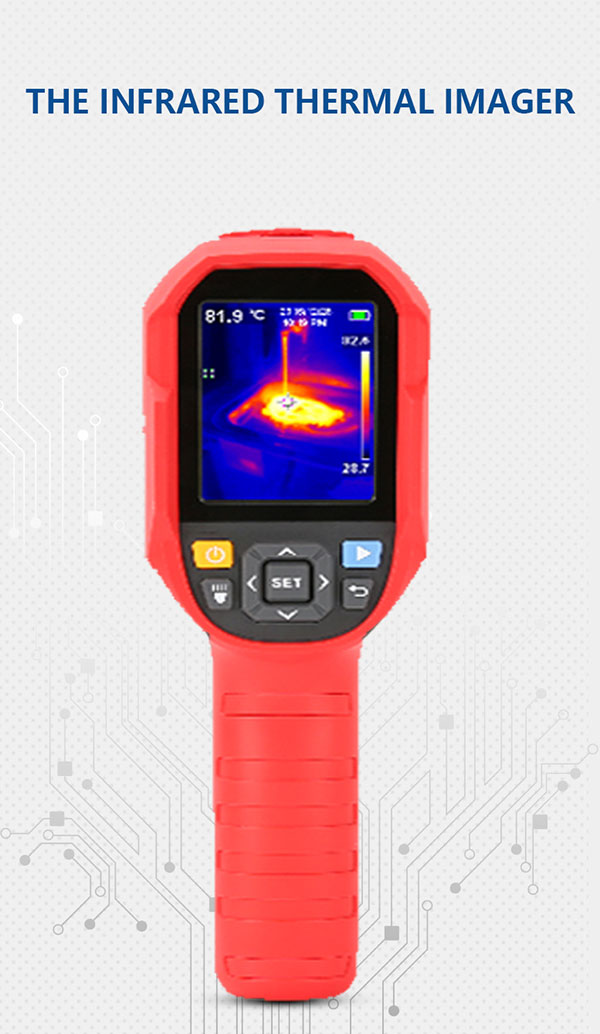

ПКВТ ЦКС320 термовизијска камера
